產品安裝說明書-射頻導納式料位控制器

一、安裝產品名稱、型號、外形。

1.產品名稱和型號：射頻導納式料位控制器，SLW。

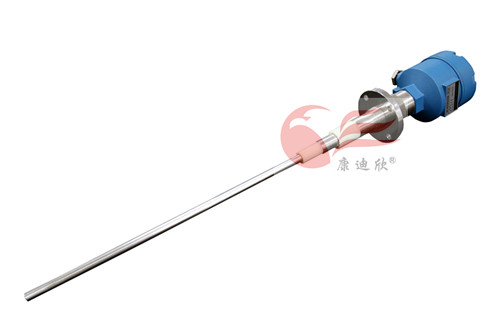

2.外形圖片：

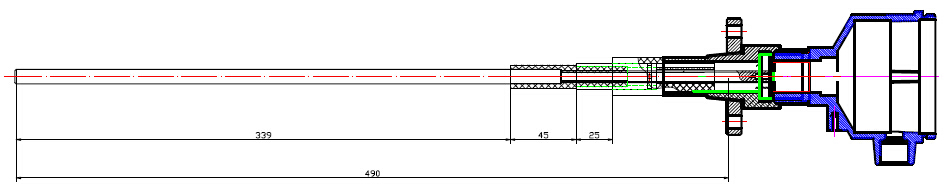

3.尺寸

二、安裝準備

1.檢查射頻導納式料位控制器包裝是否完整。

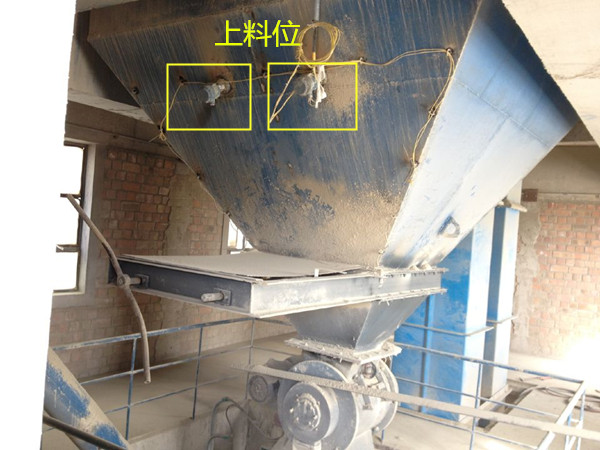

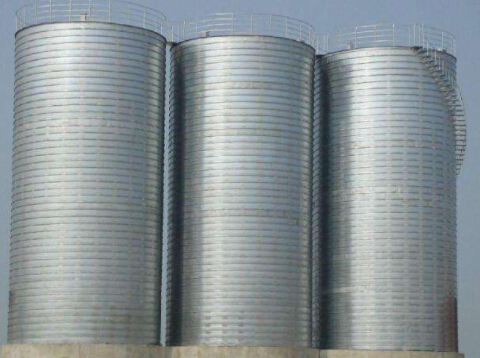

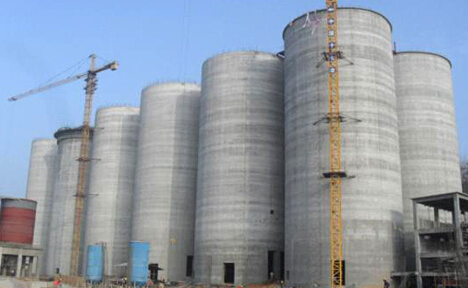

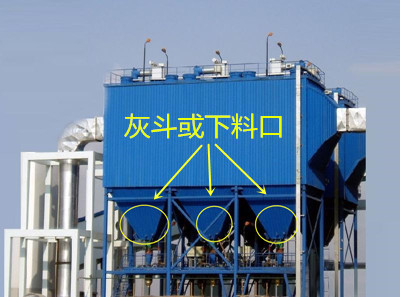

三、安裝位置

四、安裝步驟

1.機械部分

（1）先在庫（或倉）的壁上開一個約Φ40mm的圓孔，將安裝法蘭（配套供貨）焊裝在壁上。將料位控制器旋緊在安裝法蘭上。露天可能淋雨的地方，應在料位控制器的上方用大角鋼或半圓管加裝防雨罩！注意，出線口朝下，以防雨水順線滲入；

（2）線不能接錯！請看清AC220V和DC24V的接線端子，如果不慎將電源線接入3、4端或者4、5端，造成電路故障，后果自行承擔。3、4端為常開點，4、5端為常閉點，接入工藝指定的負載（信號燈、報警器、中間繼電器、聯鎖或通過PLC等方式接入中控）；

（3）料位控制器探極上方150mm處要加擋料板，以免損壞；

（4）安裝時應避開物料進料口（>500mm）；

（5）電源電壓與客戶購買時指定電壓相一致，切勿將220V電壓接24V產品。

2.電氣部分

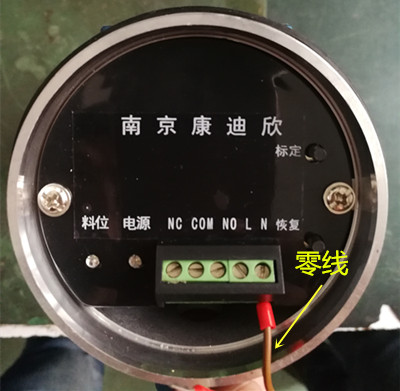

2.1第一步：接零線到接線端子N。

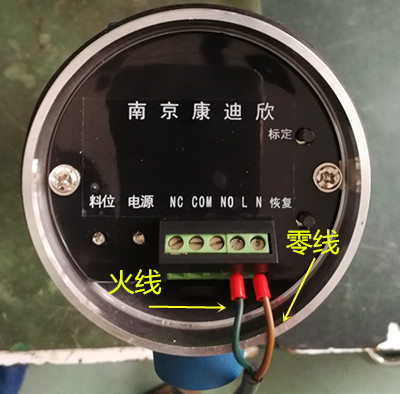

2.2第二步：接火線到接線端子L。

2.3第三步：按實際需要接常開或常閉觸點的信號線。

2.4第四部：通電后電源指示燈常亮，料位信號燈不亮。這時在無料狀態下，按“標定”鍵，完成無料標定，PLW料位控制器就可以正常使用了。

五、通電運行檢查

1.檢查電壓是否正常，電源電壓和產品電壓規格一致。

2.確認電氣接線正確。

3.確認法蘭固定牢固，料位控制器螺紋已經擰緊。

六、調試方法

電源線、信號線接線無誤后即可通電，此時綠色電源指示燈亮。當料位觸及到探極，并且探極插入物料2cm深以上時，保持該狀態，觀察繼電器5秒后是否動作，如果紅燈亮且繼電器動作，則工作正常。如果紅燈不亮且繼電器不動作，則可打開面板，按照上面工作原理中的撥碼圖示調節撥碼開關。

注：安裝時如發現紅燈常亮且調整無效時，用萬用表×10K擋測量探極與外殼的電阻應為無窮大，如果電阻很小說明探極和接地外殼短路應排除以上故障。
