產品安裝說明書-膠帶提升機跑偏開關

一、安裝產品名稱、型號、外形。

1.產品名稱和型號：膠帶提升機跑偏分為JPNS-II-G和JPNS-III兩種。

2.外形圖片：

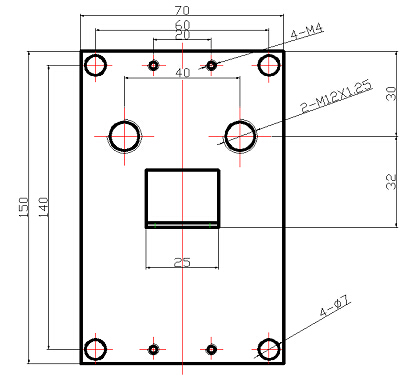

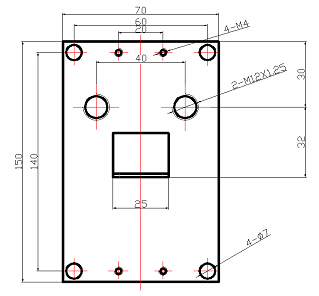

3.尺寸

二、安裝準備

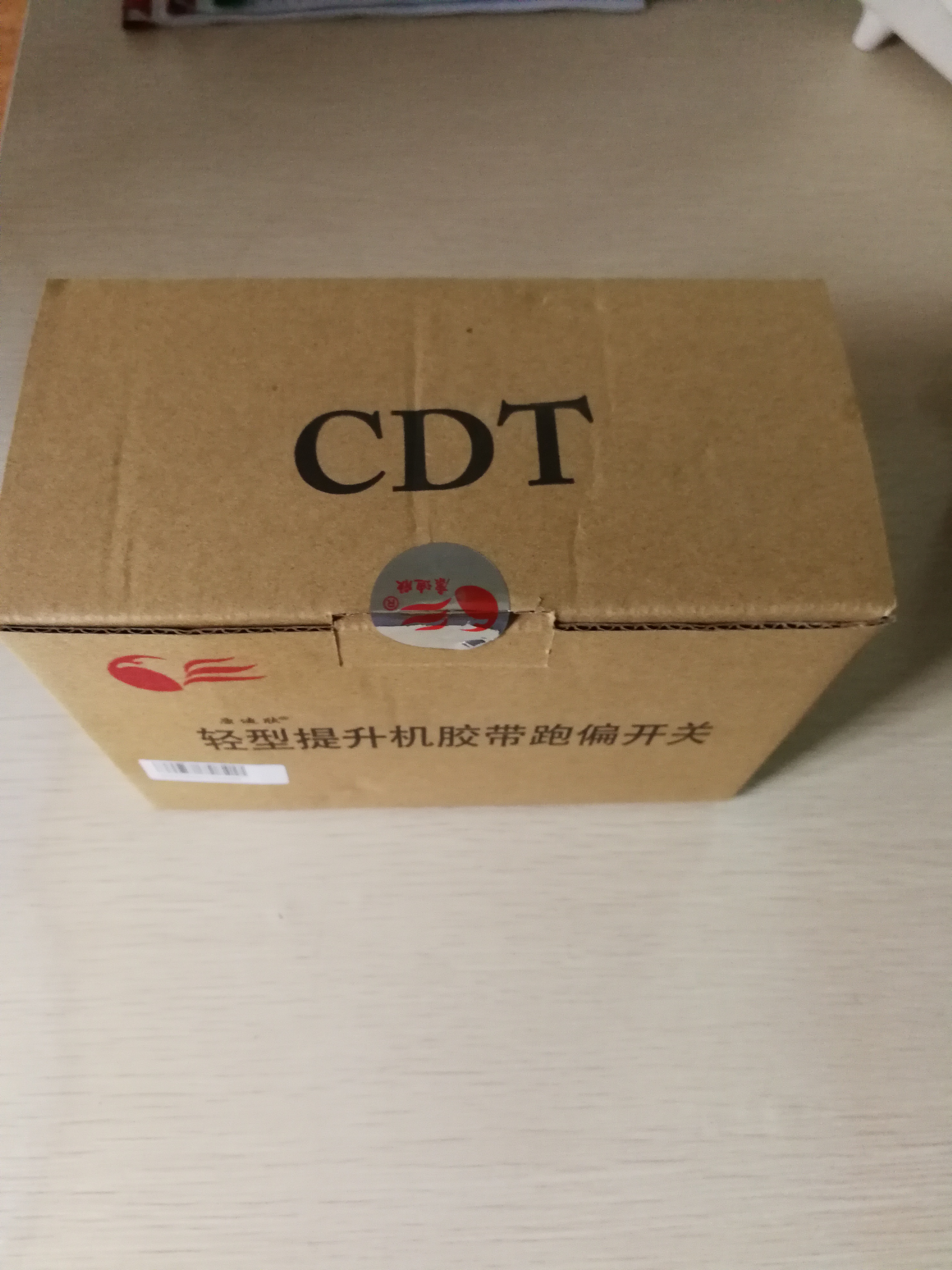

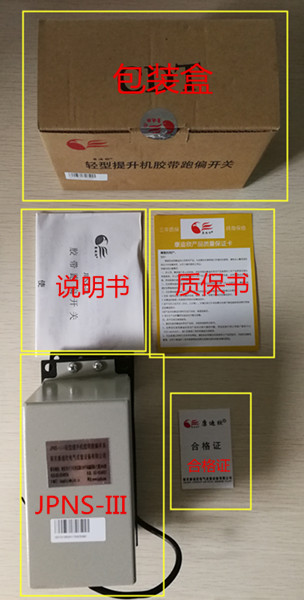

1.檢查包裝是否完整。

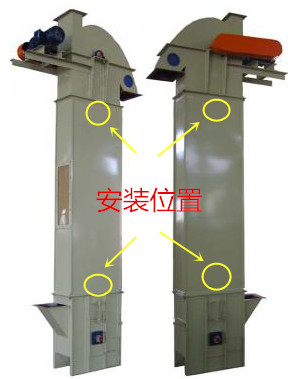

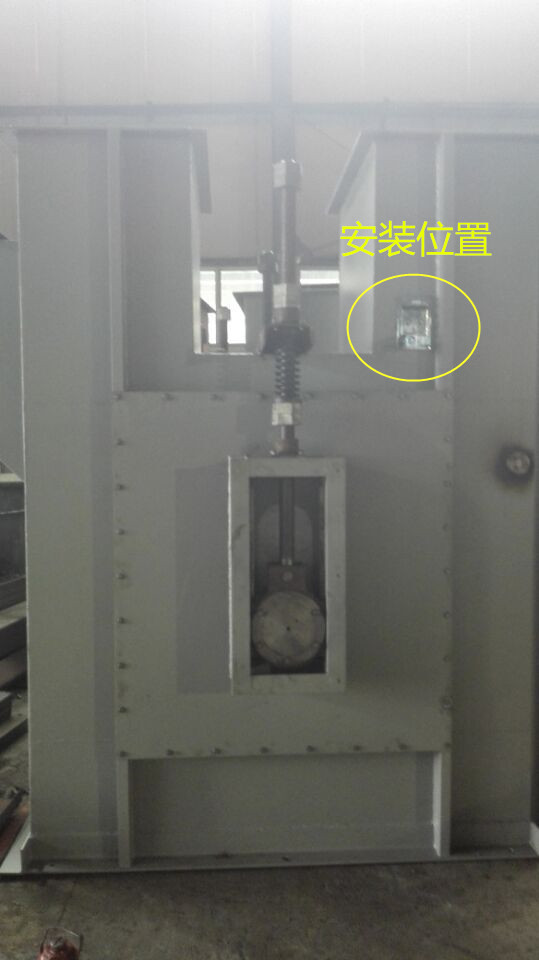

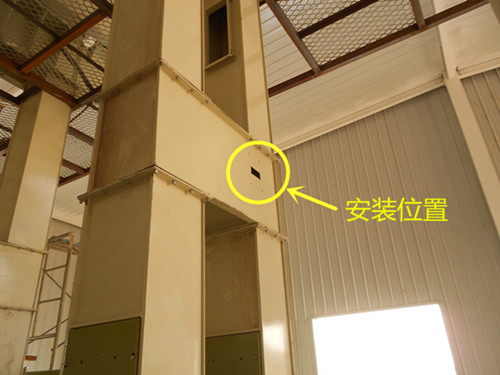

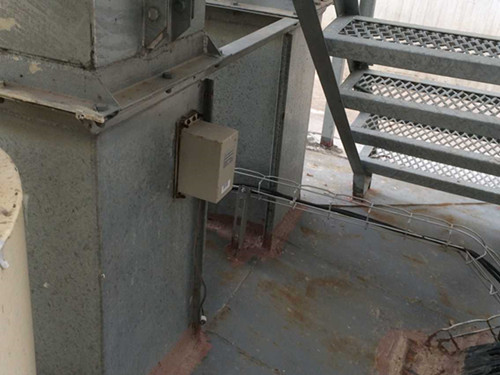

三、安裝位置

四、安裝步驟

1.機械部分

1.1 JPNS-II-G安裝

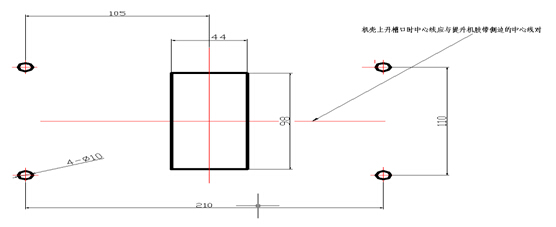

1、JPNS-II型非接觸式膠帶跑偏開關安裝時在機壁板上各打4個Φ10mm 的螺絲孔緊固跑偏開關。

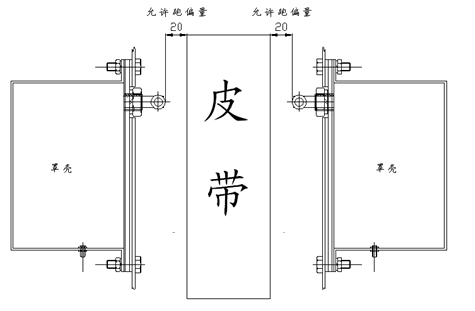

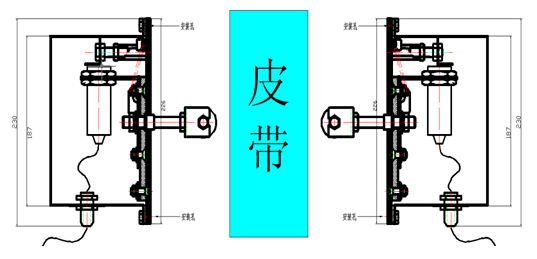

2、安裝跑偏開關應選擇膠帶易跑偏處，參考應用單位工藝要求（建議提升機頂部和底部各安裝一對），同時要考慮皮帶與擋輪有效間距和推力，建議皮帶與擋輪的安裝距離為30mm，此距離可以根據實際情況進行調整（詳見安裝示意圖）。

3、感應開關的調整：出廠時的機械推力在4Kg以上（膠帶跑偏時向外的推力摩擦擋輪），當需要更大的推力時可把傳感器向感應片方向調整。

4、通過調整“調節杠”與傳感器的距離，可以調整擋輪與皮帶之間的距離。適用于各種規格的膠帶提升機。

1.2 JPNS-III安裝

1、JPNS-III型非接觸式膠帶跑偏開關安裝時在提升機壁板上各打4個Φ7mm 的螺絲孔緊固跑偏開關。

2、安裝跑偏開關應選擇提升機機頭或機尾，參考應用單位工藝要求（建議提升機頂部和底部各安裝一對），同時要考慮皮帶與擋輪有效間距和推力，此距離可以根據實際情況進行調整（詳見安裝示意圖）。

3、通過調整“調節杠”與傳感器的距離，可以調整擋輪與皮帶之間的距離。

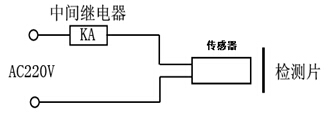

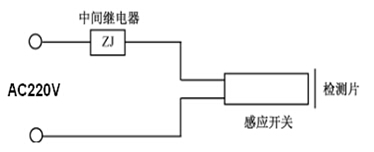

2.電氣部分

五、注意事項

1、JPNS-II-G適用于大型鋼絲斗式提升機，因?yàn)?/font>JPNS-II-G體積大、強度高需要的安裝空間較大。
