產品安裝說明書-旋轉探測儀

一、安裝產品名稱、型號、外形。

1.產品名稱和型號：旋轉探測儀分為RD-II、RD-III、RD-11801三種。

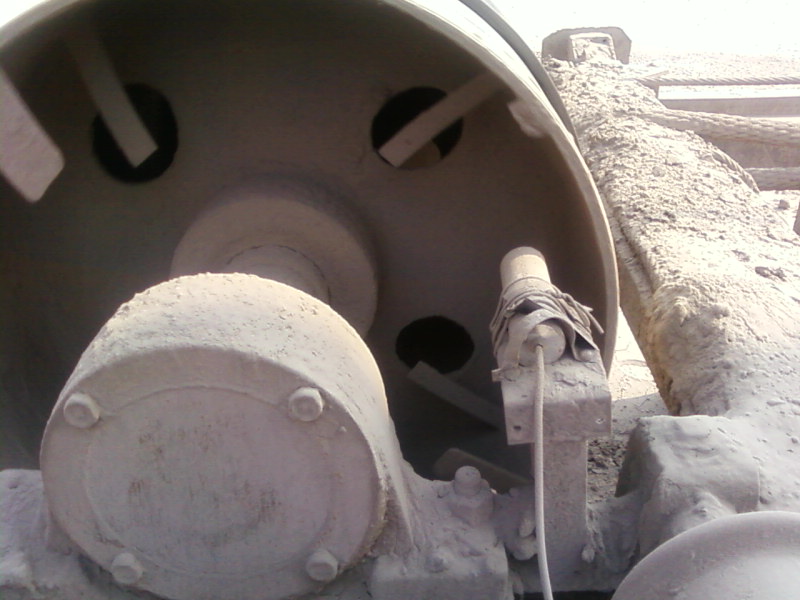

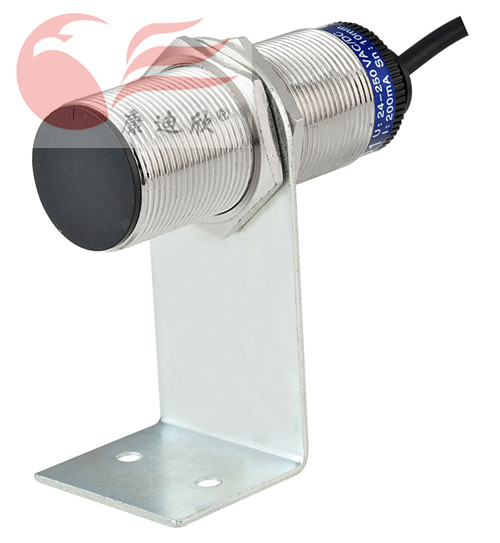

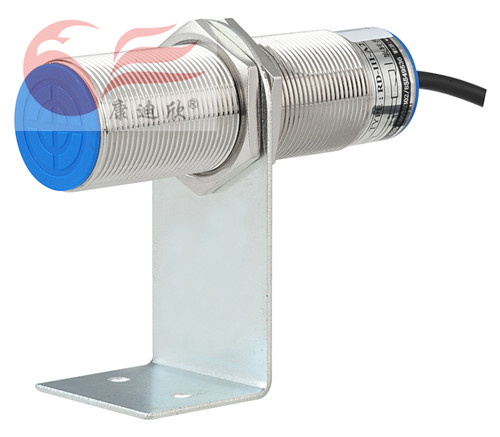

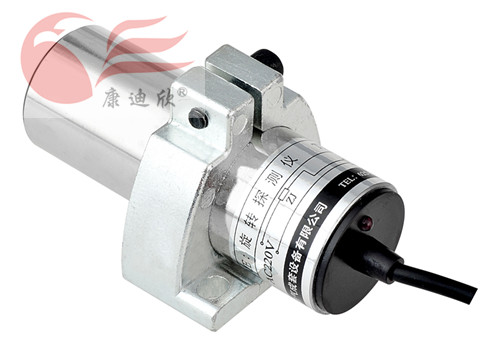

2.外形圖片：

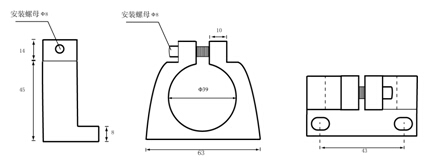

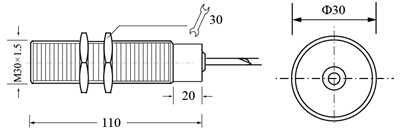

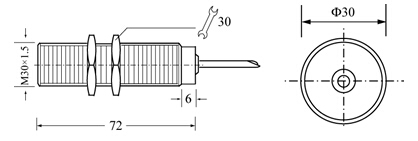

3.尺寸

二、安裝準備

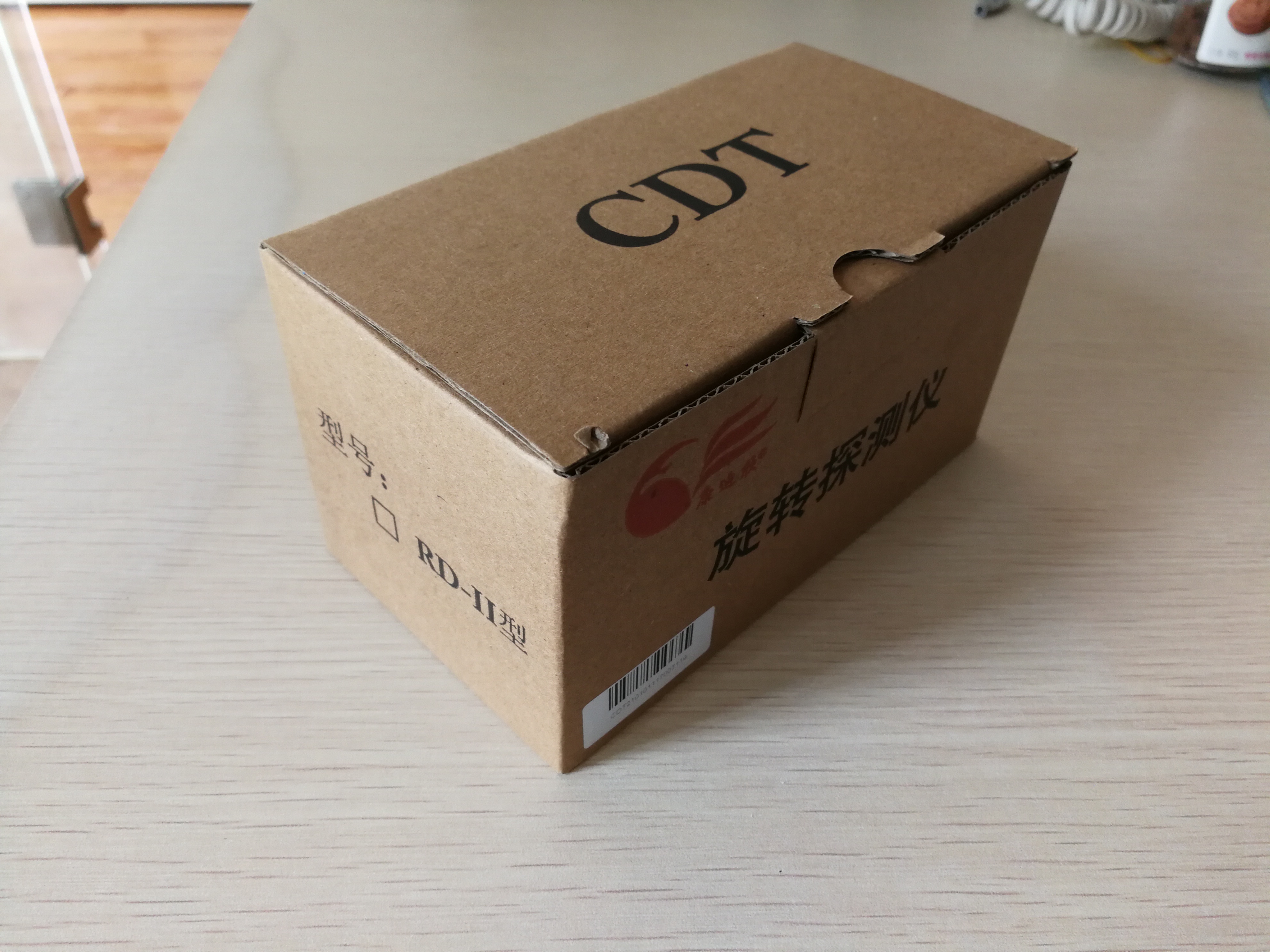

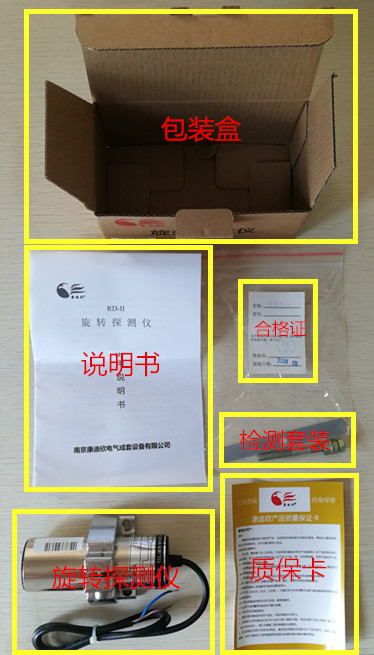

1.檢查旋轉探測儀包裝是否完整。

2.小型繼電器：正泰、歐姆龍都可以，電壓根據設計要求配。不可以使用24V旋轉配220V繼電器（旋轉通電直接燒毀），同樣220V旋轉也不能配24V繼電器使用。

3..KVV2*0.75或KVV2*1.0雙線控制電纜。

三、安裝位置

四、安裝步驟

1.機械部分

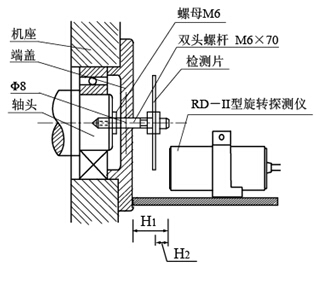

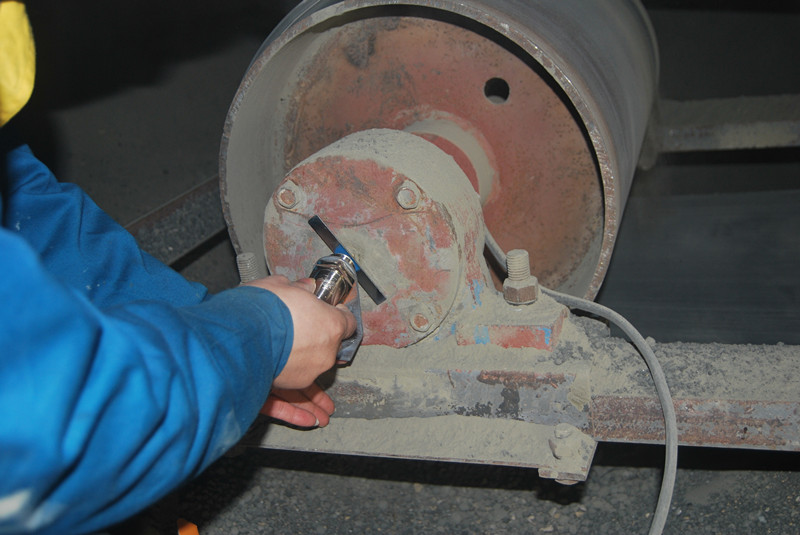

1.1 標準安裝

說明：l、拆下端蓋，在端蓋中心鉆≥Φ8孔，在端蓋下部鉆Φ5孔，攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架；

  2、在軸頭上鉆Φ5孔，攻絲M6、深10 ~15mm；

  3、旋緊雙頭螺桿；

  4、裝端蓋；

  5、裝檢測片，H₁≥20mm并用螺母固定；

  6、安裝旋轉探測儀，調整H₂≤8mm。

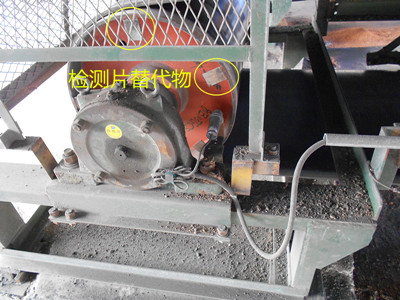

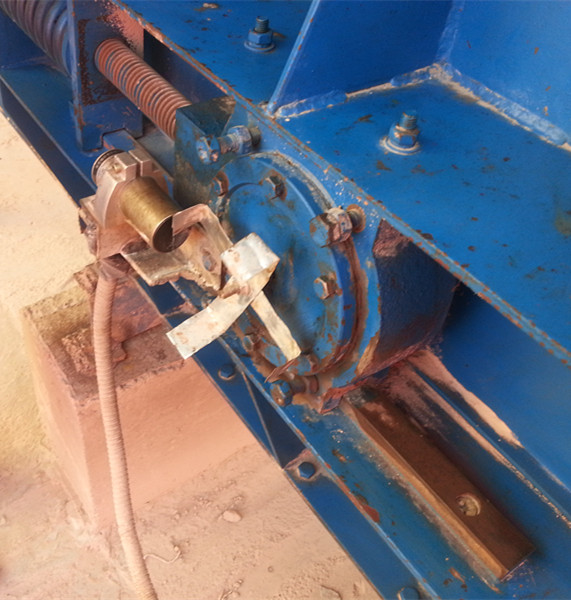

1.2 特殊安裝-滾筒焊接檢測片

說明：1.在皮帶機滾筒內側均勻焊接2~4個金屬檢測片（材質為鐵）。

2.保證檢測片的寬度不小于10mm，厚度大于1mm。

3.保證檢測片與旋轉探測儀探頭平行，且H₂距離≤8mm，H₁≥20mm。

4.檢測片經過探頭時覆蓋探頭80%以上面積，如果覆蓋面積過小會導致檢測不到有效信號。

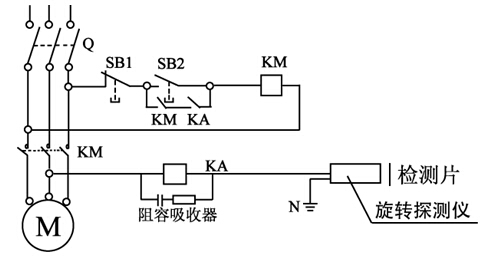

2.電氣部分

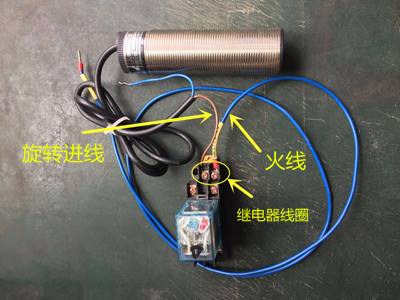

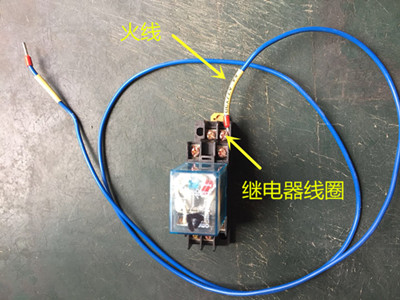

2.1第一步：接電源火線到繼電器線圈。

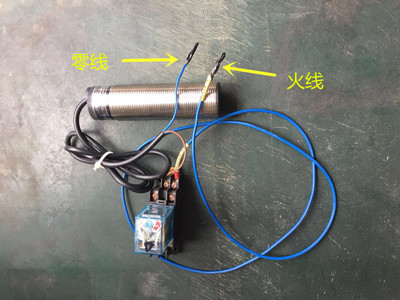

2.2第二步：接旋轉探測儀任意一根線到繼電器線圈。

2.3第三步：將火線和零線（旋轉探測儀另一根線）接入220V電源。如暫時不接注意用電工膠帶包好，注意安全。

五、通電運行檢查

1.檢查電壓是否在180V~250V之間。

2.確認繼電器接線正確，繼電器電壓和旋轉探測儀一致。

3.確認檢測片與旋轉探測儀探頭之間的檢測距離在5~6mm（最大8mm，防止誤動作）。
